ABB真空斷路器VD4附件 VD4斷路器附件大全 VD4附件含義說明
VD4 EL 機構附件配置表 VD4 EL操動機構備件清單
符號說明
-QB = 斷路器主開關
-MS = 合閘彈簧儲能電機，見注釋C
-BB0 = 輔助開關
-BS1 = 儲能電機限位開關
-BS2 = 合閘彈簧儲能/未儲能信號觸點
-SC = 斷路器合閘命令按鈕或觸點
-SO = 斷路器分閘命令按鈕或觸點
-XB = 斷路器二次回路插頭（航空插頭）
-XB2...11 = 斷路器內部插頭/插座
-XB1 = 外部二次回路插座（在斷路器外）
-RL1 = 閉鎖電磁鐵，當失電時閉鎖斷路器不能合閘
-MC = 并聯合閘脫扣器
-MO1 = 第壹個并聯分閘脫扣器
-MO2 = 第二個并聯分閘脫扣器
-MO3 = 過電流脫扣器，由在斷路器外的特殊繼電器觸發
-MU = 低壓脫扣器，見注釋B
標準配置
-MS 儲能電機
-MC 合閘脫扣器
-MO1 分閘脫扣器
-BS2 儲能信號觸點
-BB0 輔助開關
可選配置
-RL1 合閘閉鎖電磁鐵
-MU 欠壓脫扣器
-MO2 第二分閘脫扣器
-MO3 過電流脫扣器
ABB真空斷路器VD4附件 CL操作機構和EL操作機構 我司以下常規附件備貨：
并聯分閘脫扣器 110VDC/AC [-MO1] 1VCR004289G0005
并聯分閘脫扣器 220VDC/AC [-MO1] 1VCR004289G0007
第二分閘脫扣器 110VDC/AC [-MO2] 1VCR002988G0005
第二分閘脫扣器 220VDC/AC [-MO2] 1VCR002988G0007
并聯合閘脫扣器 110VDC/AC [-MC] 1VCR004291G0005
并聯合閘脫扣器 220VDC/AC [-MC] 1VCR004291G0007
儲能電機MS-110VDC/AC 350W 49537
儲能電機MS-220VDC/AC 350W 49538
低電壓脫扣器 110VDC/AC [-MU] CDXN010001R2389
低電壓脫扣器 220VDC/AC [-MU] CDXN010001R2390
電氣延時裝置 110VDC/AC [-KT] 702244804
電氣延時裝置 220VDC/AC [-KT] 702244805
合閘閉鎖電磁鐵 110VDC/AC [-RL1] 1VCR003131G0005
合閘閉鎖電磁鐵 220VDC/AC [-RL1] 1VCR003131G0007
合閘彈簧儲能/未儲能信號觸點 [-BS2] CDXN010014R2309
輔助觸點 3NO+2NC [-BB1] GCE7109399R0121
輔助觸點 2NO+3NC [-BB2] [-BB3] GCE7109399R0122
12-24kV手車搖把(套筒加長) CDXN010010R2303
40.5kV VD4 手車搖把(套筒加長) CDX0800035R0001
航空插頭(不帶插線) OEM60016
航空插座OEM60001
航空插座座體GCE7102436P0100
航空插座蓋板GCE7102438P0100
二次出線下部線套GCE9371453P0101
二次出線上部線套GCE9371454P0101
螺旋管28X36 1m OEM60045
航空插座用插針(Φ1.5mm)× 50只GCE9401598P0101
風機套件OEM60015
風機GCE0990403P0100
風機微動開關GCE9476775R0100
風機壓敏電阻4*610SB GCE0913120P0100
手車位置輔助觸點 [S8][S9][-BT1][-BT2] 162775001
手車閉鎖電磁鐵 110VDC/AC [Y0][-RL2] GCE9401766P0105
手車閉鎖電磁鐵 220VDC/AC [Y0][-RL2] GCE9401766P0106

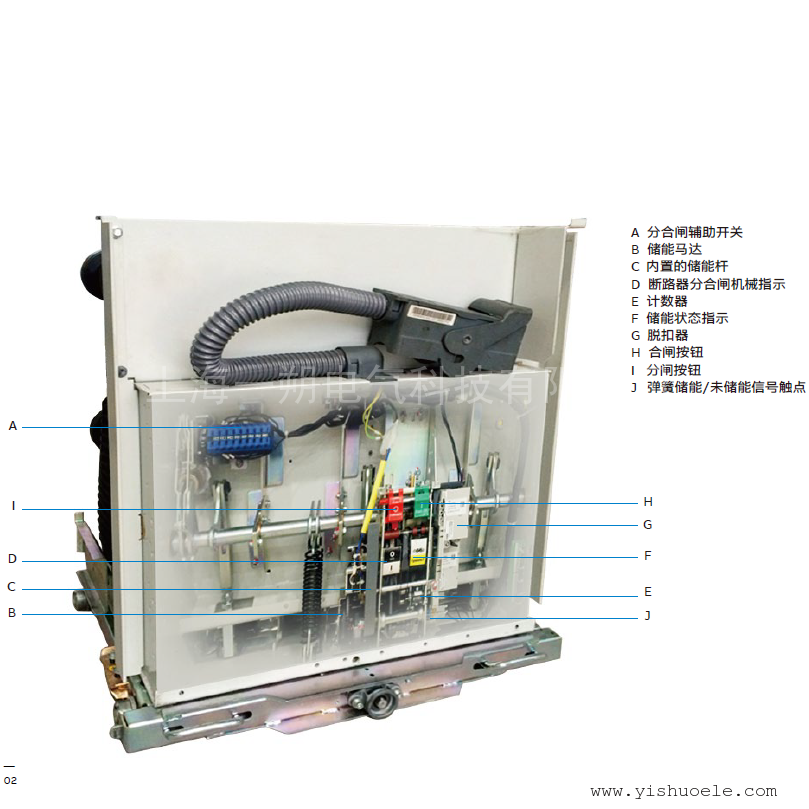

VD4斷路器各附件功能解釋含義：
1 并聯分閘脫扣器（-MO1）
可實現斷路器分閘的遠方控制。此脫扣器交直流電源通用操作。可由脈沖或持續命令
觸發。當命令為脈沖形式時，*短脈沖電流持續時應不小于100 ms，基于該智能脫扣器的特有設計，需實現線圈斷線監視時，監視回路中監視裝置的釋放電流應不小于2 mA。
2 第二并聯分閘脫扣器（-MO2）
第二并聯分閘脫扣器可由獨立于-MO1的另一套二次電源供電。與上述并聯分閘脫扣器-MO1相同，-MO2同樣實現遠方分閘斷路器的功能。第二分閘脫扣器的電氣和操作特性與并聯分閘脫扣器-MO1完全相同。
3 過電流脫扣器（-MO3）
過電流脫扣器是一款基于退磁原理的電流型脫扣器，可在2~6 A瞬時驅動電流下可靠脫扣。其主要用于饋線過電流保護，通常與中間變流器配合使用，也可以與ABB的REJ603保護繼電器（跳閘脈沖輸出為額定輸出電壓24 V，脈沖持續50 ms）一起直接使用。
4 并聯合閘脫扣器（-MC）
可實現遠方控制斷路器合閘。
此脫扣器交直流電源通用操作。可由脈沖或持續命令觸發。當命令為脈沖形式時，*短脈沖電流持續時間應不小于100 ms。
合閘脫扣器的電氣和操作特性與并聯分閘脫扣器MO1完全相同。
5 欠壓脫扣器（-MU）
當電壓過低或消失時，欠壓脫扣器釋放使斷路器分閘。通過一個常閉的按鈕，欠壓脫扣器可用于遠方脫扣以控制二次電源的電壓，或通過其機械閉鎖功能防止在二次電源未施加的情況下合閘斷路器。斷路器僅在欠壓脫扣器上電的情況下才能被合閘（機械合閘閉鎖）。
6 欠壓脫扣器機械解除裝置
這是一個能讓欠壓脫扣器功能暫時失效的機械裝置，并帶電氣信號接點。
7 斷路器輔助觸點（-BBO）
標準配置10個輔助觸點，以提供斷路器的分合閘位置信號。
8 手車位置觸點（-BT1; -BT2）
手車位置觸點安裝在可抽出式斷路器的手車底盤上。
9 儲能電機（-MS）
儲能電機能對斷路器操動機構的合閘彈簧自動進行儲能操作。當斷路器合閘完成后，儲能電機立即自動對合閘彈簧進行重新儲能。在失電或是檢修時，合閘彈簧可被手動儲能（通過操動機構內置的儲能手柄）
10 合閘彈簧儲能/未儲能信號觸點（-BS2）
一組（兩個）微動開關可發出斷路器操動機構合閘彈簧儲能/未儲能的遠方信號。彈簧未儲能時，兩個微動開關一個常開一個常閉。
11 分合閘按鈕保護蓋
此保護使得分合閘按鈕只能通過一個特殊的工具操作。
12 分合閘按鈕掛鎖
分合閘按鈕可通過此裝置加上掛鎖，將斷路器閉鎖在分閘位置，掛鎖數量*多達三把（額外掛鎖不提供），掛鎖孔直徑4 mm。
13 分閘位置圓鎖
斷路器在分閘位置可被此特殊的圓鎖閉鎖。此圓鎖可配不同的鑰匙（為單臺斷路器），或相同的鑰匙（為多臺斷路器）。
14 合閘閉鎖電磁鐵（-RL1）
只有當合閘閉鎖電磁鐵上電后，操動機構才能被合閘。
15 手車閉鎖電磁鐵（-RL2）
防止可抽出式斷路器在二次回路航空插未合上或者合
上未得電的情況下被搖進到開關柜中。
VD4 EL 機構附件配置表 VD4附件EL操動機構備件清單
注釋
A） 斷路器僅裝配有訂單中選擇了的附件,請參照斷路器樣本填寫訂單。在任何情況下，考慮到斷路器的不同配置和斷路器本身的發展和更新，斷路器的實際二次控制電氣原理圖有可能隨之升版和更新。
B） 欠壓脫扣器可由斷路器的供電側或獨立的電源供電。只有當欠壓脫扣器加電后斷路器才可能被合閘（其對斷路器合閘的閉鎖是機械式的）如果斷路器的欠壓脫扣器,合閘脫扣器和自動重合閘裝置共用同一個二次控制電源,則應當保證在欠壓脫扣器上電50 ms后再發出合閘命令。
C） 請確認控制回路的電源是否可以供應數個儲能電機同時啟動。為避免過大的啟動電流，當整個二次回路上電前請手動將所有斷路器儲滿能。
D） 標準配置的斷路器-BB0輔助開關為5NC-5NO，當選擇配置-MO2時，輔助開關為5NC-4NO；如需要擴展輔助觸點數至7NC-7NO且選擇-MO2等
